כיצד חוט בעל אמייל משולש שכבתי יכול לשפר את בידוד החשמל ואת יעילות הפיתול

הואינג, יצרנית חוטים מבודדים מתמחה, מפתחתחוט משולש שכבתי אמיילעבור יישומים הדורשים בידוד חשמלי אמין, מוליכות עקבית וביצועי סלילה מדויקים. הבנת הבנייה, תהליך הייצור וקריטריוני הבחירה שלו עוזרת למהנדסים ולצוותי רכש לבחור חוט מתאים לציוד חשמלי ואלקטרוני קומפקטי.

חוט אמייל משולש שכבתי נועד לשלב מוליכות חשמלית עם שכבות בידוד מגן מרובות. הביצועים שלו תלויים במידות המוליך, חומרי הציפוי, עובי הבידוד, הידבקות ועקביות הייצור. עבור מהנדסים המתכננים שנאים, משרנים, סלילים ורכיבים אלקטרומגנטיים אחרים, מאפיינים אלה משפיעים על יעילות הפיתול, האמינות החשמלית ויציבות הפעולה לטווח ארוך. מדריך זה מסביר את עקרונות העבודה, היתרונות המרכזיים, שיקולי ייצור, תרחישי יישומים וגורמי רכישה הקשורים לחוט מתפתל מבודד תלת-שכבתי. זה גם מציג את יכולות הייצור של Huaying ומספק שאלות מעשיות שקונים צריכים לשאול לפני בחירת מפרט חוט.

תוֹכֶן הָעִניָנִים

1. מהו חוט אמייל משולש שכבתי?
2. כיצד פועל המבנה והרכב החומר שלו?
3. מהם יתרונות הביצועים העיקריים?
4. כיצד מיוצר חוט בעל אמייל משולש?
5. היכן משתמשים בחוט בעל אמייל משולש?
6. איך משווים בין מפרטי חוטים?
7. איך קונים צריכים לבחור את החוט הנכון?
8. מה כדאי לדעת על Huaying?
9. שאלות נפוצות
10. מַסְקָנָה

1. מהו חוט אמייל משולש שכבתי?

חוט אמייל משולש שכבתית הוא חוט מוליך המעוצב עם ציפויים או שכבות בידוד מרובות כדי לסייע בבידוד חשמלי של המוליך מהרכיבים הסובבים אותו. בהתאם לעיצוב המוצר, המוליך עשוי להיות עשוי מנחושת או חומר מוליך אחר שצוין, בעוד שמערכת הבידוד נבחרת בהתאם לדרישות החשמל, התרמיות והמכניות.

בניגוד למוליך המוגן על ידי ציפוי יחיד, עיצוב בידוד תלת שכבתי מספק מחסומי הגנה מרובים. בנייה זו יכולה לשפר את אמינות הבידוד ולעזור ליצרנים לפתח רכיבים אלקטרומגנטיים קומפקטיים שבהם שטח הפיתול מוגבל.

אין לבלבל את המונח עם כל סוג של חוט מבודד משולש. חוט מתפתל מצופה אמייל וחוט מבודד משולש יכולים להיות בעלי מערכות ציפוי שונות, שיטות בנייה ודרישות תאימות שונות. הקונים צריכים אפוא לאמת את מבנה המוצר המדויק במקום להניח שכל החוטים התלת-שכבתיים חולקים מאפייני ביצועים זהים.

למידע נוסף על המוצר הזמין, בקר בדף המוצר חוטי אמייל משולשת של Huaying.

2. כיצד פועל המבנה והרכב החומר שלו?

הביצועים של חוט מתפתל תלת-שכבתי תלוי באופן שבו המנצח ומערכת הבידוד עובדים יחד. כל רכיב תורם למאפיינים החשמליים והמכאניים הכוללים של החוט.

• ליבה מוליכה:נושא זרם חשמלי דרך הפיתול. חומר מוליך, ממדי חתך רוחב ותצורת גדיל משפיעים על ההתנגדות החשמלית ויכולת נשיאת הזרם.
• שכבת בידוד ראשונית:מספק מחסום חשמלי ראשוני בין המוליך לסיבובים או רכיבים סמוכים.
• שכבת בידוד ביניים:מוסיף מחסום הגנה נוסף ותורם למערכת הבידוד הכוללת.
• שכבת בידוד חיצונית:עוזר להגן על השכבות הבסיסיות במהלך טיפול, סלילה והרכבה, בכפוף לתכונות החומר.

ההרכב בפועל משתנה לפי מפרט המוצר. מידע המוצר של Huaying מתאר תהליך ייצור הכולל סרט פוליאמיד, ציפוי ריסוס בבידוד גבוה ופיברגלס. על הקונים לאשר את רצף החומרים והמבנה המדויקים עבור הדגם הנבחר לפני שילובו בעיצוב.

עובי הבידוד חשוב במיוחד. בידוד דק מדי עשוי שלא לעמוד בביצועים הדיאלקטריים הנדרשים, בעוד שבידוד עבה שלא לצורך יכול להגדיל את קוטר החוט המוגמר ולהפחית את השטח הפנוי לליפוף. עיצוב מאוזן תומך הן באמינות חשמלית והן באריזת רכיבים יעילה.

3. מהם יתרונות הביצועים העיקריים?

בידוד חשמלי אמין

שכבות בידוד מרובות יכולות לספק הגנה נוספת מפני מגע חשמלי בין מוליכים סמוכים לרכיבים מסביב. חוזק דיאלקטרי בפועל תלוי בחומרי הבידוד, בעובי, באיכות הייצור ובתנאי הבדיקה. המהנדסים צריכים לאשר את המתח הנדרש ואת התקנים הרלוונטיים לפני אישור חוט לציוד קריטי לבטיחות.

פוטנציאל לעיצובי סלילה קומפקטיים

כאשר מערכת הבידוד עומדת בדרישות החשמל של היישום, מבנה תיל מותאם בקפידה עשוי לסייע בהפחתת הצורך בחומרי בידוד משלימים. החיסכון במקום תלוי בתכנון הרכיב ובדרישות הבידוד הספציפיות; אין להניח אותם מבלי לעיין בסטנדרטים הרלוונטיים.

איכות ייצור עקבית

ממדי מוליכים אחידים וציפויי בידוד תומכים בהתנהגות סלילה צפויה. פגמים בציפוי, קטרים ​​לא עקביים או הידבקות לקויה עלולים ליצור בעיות במהלך סלילה אוטומטית ועלולים להשפיע על האמינות של הרכיב המוגמר.

שיקולי עלות ארוכי טווח

בחירת חוט צריכה להיות יותר ממחיר הרכישה הראשוני. איכות עקבית יכולה לסייע בהפחתת פגמי ייצור, עיבוד חוזר ותחזוקה הקשורים לכשלים הקשורים לבידוד. התועלת בפועל תלויה בתנאי היישום, חיי המוצר, תפוקת הייצור ואיכות החומרים החלופיים המוערכים.

הטבות אלו מותנות בבחירת מפרט מתאים ואימות ביצועיו. שום תכנון בידוד לא מבטל את הצורך בהגנה חשמלית מתאימה, בדיקות ותכנון ציוד בטוח.

4. כיצד מיוצר חוט בעל אמייל משולש?

עקביות ייצור חיונית מכיוון שהמוליך והבידוד חייבים להישאר אחידים לאורך החוט המוגמר. Huaying מתאר כמה שלבים חשובים בתהליך הייצור שלו.

1. ציור חוט:החומר המוליך נמשך למידות הנדרשות. איכות פני השטח ועקביות הממדים חשובים לפעולות הציפוי הבאות.
2. רִכּוּך:טיפול בחום מבוקר יכול להתאים את התכונות המכניות של המוליך, ולעזור לו להשיג את המאפיינים הנדרשים לליפוף ולעיבוד נוסף.
3. יישום בידוד:חומרי ציפוי או בידוד מיושמים בהתאם למבנה המוצר שצוין. כיסוי אחיד עוזר להגביל כתמים דקים ופגמים פוטנציאליים אחרים.
4. בקרת עובי:היצרן שולט במידות הבידוד כדי להשיג את הקוטר המוגמר והביצועים החשמליים הנדרשים.
5. הִתרַפְּאוּת:כאשר מערכת הציפוי דורשת אשפרה, עיבוד מבוקר עוזר לפתח את תכונות הציפוי וההידבקות המיועדים.
6. בדיקה סופית:בדיקות מימדיות, ויזואליות, חשמליות ומכניות מתאימות עוזרות לאמת התאמה למפרט המוצר.

דף המוצר של Huaying מדווח על דיוק בקרת עובי של ±0.005 מ"מ עבור תהליך הציפוי המתואר שלו. על הקונים לאשר את התייחסות המדידה, הדגם הרלוונטי ושיטת הבדיקה כאשר הם משתמשים בנתון זה כדרישת רכש.

עבור צוותי הנדסה, תיעוד האיכות השימושי ביותר כולל מפרט מוצר מוגדר, קריטריוני בדיקה, מידע עקבות אם זמין, ותוצאות בדיקה הרלוונטיות ליישום המיועד.

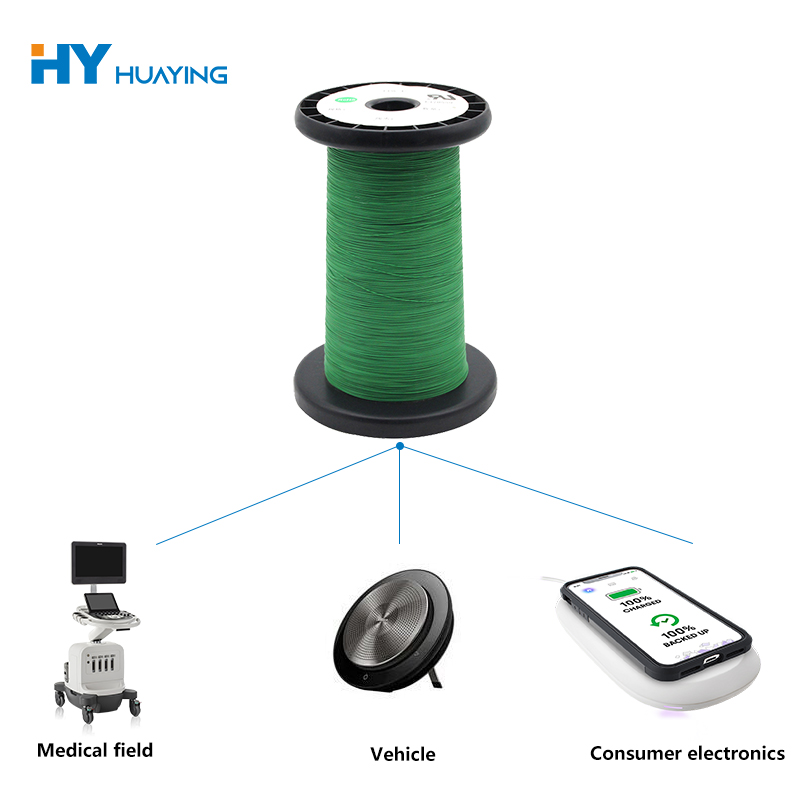

5. היכן משתמשים בחוט בעל אמייל משולש?

חוט מתפתל מבודד תלת-שכבתי עשוי להיחשב עבור מוצרים חשמליים ואלקטרוניים שבהם חשובים אמינות בידוד, סלילה קומפקטית ומוליכות עקבית. ההתאמה תלויה במפרטי החוט בפועל ובתנאי הפעולה של הציוד.

• רוֹבּוֹטרִיקִים:מוליכים מתפתלים חייבים לעמוד בדרישות המתח, הטמפרטורה, הבידוד והמידות של הרכיב.
• משרנים ומשנקים:חוט מתפתל מתאים תומך בעיצובי רכיבים מגנטיים המשמשים בהמרת הספק ומעגלי סינון.
• החלפת ספקי כוח:מאפייני הבידוד והמוליכים חייבים להיות תואמים לתדר המיתוג, מתח המתח, התנאים התרמיים ודרישות הבטיחות החלות.
• ציוד אלקטרוני:מודולי כוח קומפקטיים ומכלולים חשמליים אחרים עשויים להפיק תועלת מחוט מתפתל שנבחר עבור שטח התקנה מוגבל.
• מערכות חשמל תעשייתיות:רכיבי פיתול מותאמים אישית דורשים מפרטי חוטים המותאמים למחזורי העבודה ולתנאי הסביבה שלהם.

לפני בחירת חוט עבור כל אחד מהיישומים הללו, על המהנדסים להעריך את עליית הטמפרטורה, הלחץ החשמלי, מתח הפיתול, תדירות הפעולה, חשיפת הלחות ודרישות הסמכה רלוונטיות. התאמתו של מוצר לשנאי או ספק כוח אחד לא קובעת באופן אוטומטי התאמה לכל עיצוב.

6. איך משווים בין מפרטי חוט?

השוואת מפרטים אמינה יותר מאשר בחירת חוט על סמך שם המוצר שלו בלבד. הטבלה הבאה מסכמת את הפרמטרים העיקריים שעל קונים לבדוק.

הואינג מפרסמת תצורות מוליכים לדוגמה, יעדי קוטר כללי וערכי התנגדות מוליכים בדף המוצר שלה. מכיוון שהערכים הם ספציפיים לדגם, על הקונים לעיין בטבלת המפרט המקורית ולבקש אישור לפני השימוש בנתון כלשהו בחישובים הנדסיים.

התייחסות: מפרט חוטי אמייל משולש שכבתי מבית Huaying.

7. כיצד צריכים קונים לבחור את החוט הנכון?

בחירת החוט הנכון מתחילה ביישום ולא בטענה כללית לגבי ביצועי בידוד. צוותי רכש ומהנדסי תכנון יכולים להשתמש ברשימת הבדיקה הבאה כדי לצמצם אפשרויות מתאימות.

• הגדר את דרישות החשמל:ציין מתח עבודה, זרם צפוי, תדר, דרישות עמידות דיאלקטריות והתנגדות מקובלת.
• אשר את התנאים התרמיים:קבע את טמפרטורת הפעולה הצפויה, עליית הטמפרטורה, שיטת הקירור ומחזור העבודה.
• בדוק אילוצי סלילה:קבע את חלון הפיתול הזמין, הקוטר המוגמר הנדרש, רדיוס הכיפוף ומגבלות ציוד הייצור.
• בדוק את מערכת הבידוד:בקש פרטים על חומרי שכבות, סובלנות עובי, הידבקות ושיטות בדיקה חשמליות רלוונטיות.
• בדוק את צורכי התאימות:זהה את התקנים והאישורים הנדרשים לשוק הציוד המוגמר ולשוק היעד.
• הערכת עקביות הייצור:שאל על נהלי בדיקה, עקביות אצווה, אריזה ותיעוד מעקב.
• בקש דוגמאות במידת הצורך:בדוק חוט מדגם תוך שימוש בתהליך הסלילה בפועל ועיצוב הרכיבים לפני אישור ייצור נפח.

חקירה טכנית ברורה צריכה לכלול שרטוטים או יעדי ממדים, ביקוש שנתי או אצווה, תנאי הפעלה, תקנים נדרשים וכל ציפיות לאריזה או משלוח מיוחדים. מידע זה עוזר לספק לקבוע אם דגם קיים מתאים או האם מפרט מותאם אישית מצריך הערכה.

8. מה כדאי לדעת על Huaying?

Huizhou Huaying Electronic Technology Co., Ltd מספקת מוצרי תיל מבודדים ומתארת ​​את ההתמקדות שלה בפיתוח מוצרים, איכות ייצור ותמיכת לקוחות. על פי מידע המוצר של החברה, תהליך ייצור החוט הטריפל-שכבתי האמייל שלה כולל שרטוט חוטים, חישול, יישום בידוד, אשפרה מבוקרת ובקרת מימדים.

החברה מדווחת גם על יותר מ-10 פטנטים וצוות מו"פ של למעלה מ-20 אנשים. נתונים אלה המדווחים על ידי החברה מספקים רקע על יכולות הפיתוח המוצהרות שלה, אך על הקונים לבקש תיעוד רלוונטי כאשר נדרשת בעלות על פטנט, כישורים טכניים או ראיות אחרות לאישור הספק.

כאשר מעריכים את Huaying או ספק חוט אחר, צוותי רכש צריכים לשקול יותר מאשר אישורי חברה. השאלות החשובות ביותר נוגעות לשאלה האם החוט המוצע תואם את היישום, האם רשומות האיכות הנדרשות זמינות, והאם דגימות ואצוות ייצור יכולים לעמוד בעקביות במפרט המוסכם.

לפרטים ספציפיים למוצר, השתמש בדף הרשמי של Huaying Trile-Layer Enameled Wire כנקודת התחלה לדיון טכני.

9. שאלות נפוצות

1. מהי המטרה העיקרית של חוט אמייל משולש שכבתי?

המטרה העיקרית שלו היא לשלב ליבה מוליכה עם שכבות בידוד מרובות, לעזור להפריד את המוליך חשמלית מהסיבובים הסמוכים ומהרכיבים הסובבים אותו. רמת ההגנה בפועל תלויה במבנה החוט, בתכונות החומר ובתוצאות הבדיקה המאומתות.

2. האם חוט אמייל משולש שכבת זהה לחוט מבודד משולש?

לא בהכרח. המונחים יכולים לתאר מוצרים קשורים, אך המוליך, חומרי הבידוד, שיטת הציפוי ודרישות התאימות עשויים להיות שונים. אשר תמיד את הבנייה המפורטת ואת תקן המוצר הרלוונטי לפני שתתייחס לשניים כאל ניתנים להחלפה.

3. אילו גורמים קובעים את הביצועים החשמליים של החוט?

גורמים חשובים כוללים חומר ומידות מוליכים, התנגדות חשמלית, עובי בידוד, חוזק דיאלקטרי, דירוג טמפרטורה ועקביות ייצור. יש להעריך את הביצועים באמצעות המפרטים ותנאי הבדיקה הרלוונטיים לציוד המיועד.

4. האם ניתן להתאים אישית חוט אמייל משולש?

התאמה אישית עשויה להיות אפשרית בהתאם ליכולות היצרן ולדרישות הייצור. על הקונים לספק את גודל המוליך היעד, הקוטר המוגמר, דרישות הבידוד, הפרמטרים החשמליים וכמות ההזמנה הצפויה כדי לקבוע היתכנות.

5. איך קונים יכולים לאמת את איכות המוצר לפני ביצוע הזמנה בתפזורת?

בקש את גיליון הנתונים הטכניים העדכניים, רישומי בדיקה רלוונטיים ותיעוד תאימות זמין. במידת הצורך, הערך דגימות באמצעות בדיקות ממדים, ניסויי פיתול ובדיקות חשמל שנערכו בהתאם לדרישות היישום.

6. איזה מידע צריך לכלול בבקשת הצעת מחיר?

כלול את דגם החוט או השרטוט הנדרשים, מידות המוליכים, בניית הבידוד, ביצועי החשמל היעד, התקנים החלים, כמות ההזמנה, יעד המשלוח וכל דרישות בדיקה או אריזה. בקשה מלאה הופכת את ההערכה הטכנית והצעת המחיר ליעילים יותר.

10. מסקנה

חוט אמייל משולש שכבתי יכול לתמוך בעיצובים חשמליים הדורשים בידוד אמין, מוליכות עקבית וליפוף יעיל. בחירת המוצר הנכון דורשת השוואה קפדנית של ממדי מוליכים, בניית בידוד, ביצועים דיאלקטריים, מגבלות תרמיות ואיכות הייצור. על ידי אישור גורמים אלה לפני הייצור, מהנדסים וצוותי רכש יכולים לצמצם אי התאמה של מפרטים ולקבל החלטות רכישה מושכלות יותר. אם אתה מוצא חוט מתפתל מבודד עבור שנאים, משרנים או יישומים חשמליים אחרים,צור קשר עם הואינגלדון בדרישות הטכניות שלך, לבקש מפרטי מוצר ולבחון פתרון מתאים לפרויקט שלך.
